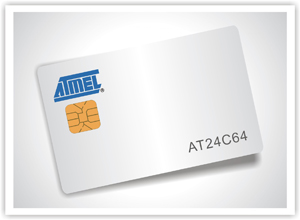

AT24C系列卡

AT24CXX芯片是接触式IC卡的一种芯片，芯片出产于美国艾特梅尔，外观较SLE5542稍大。属于接触式ic卡中的存储卡，容量大小与24C后面的系数相对应，单位为Kbit。AT24CXX支持I2C，总线数据传送协议I2C，总线协议规定任何将数据传送到总线的器件作为发送器。任何从总线接收数据的器件为接收器。数据传送是由产生串行时钟和所有起始停止信号的主器件控制的。主器件和从器件都可以作为发送器或接收器，但由主器件控制传送数据（发送或接收）的模式，由于A0、A1和A2可以组成000~111八种情况，即通过器件地址输入端A0、A1和A2可以实现将最多8个AT24C02器件连接到总线上，通过进行不同的配置进行选择器件。

AT24C系列卡规格：

芯片：AT24C01/AT24C02/AT24C04/AT24C16/AT24C64/AT24C128/AT24C256/AT24C512/AT24C1024

尺寸：85*5*54*0.84mm

封装材料：PVC、ABS、PET、PETG

可选工艺：金底、银底、烫金、烫银、平码、激光码、印UV、四色印刷等。

技术指标

■ 工作温度工业级-55℃ +125℃

■ 商业级0 ℃+75℃

■ 贮存温度-65℃ +150℃

■ 各管脚承受电压-2.0 Vcc+2.0V

■ Vcc管脚承受电压-2.0 +7.0V

■ 封装功率损耗（Ta=25℃） 1.0W

■ 焊接温度(10 秒) 300℃

■ 输出短路电流100mA

■ 数据线上的看门狗定时器

■ 可编程复位门栏电平

■ 高数据传送速率为400KHz和IIC总线兼容

■ 2.7V至7V的工作电压

■ 低功耗CMOS工艺

■ 16字节页写缓冲区

■ 片内防误擦除写保护

■ 高低电平复位信号输出

■ 100万次擦写周期

■ 数据保存可达100年

■ 商业级、工业级和汽车温度范围

主要应用

主要适应于电信卡，IP卡，智能卡，集成电路卡，会员卡，电子门票，贵宾卡，医疗，保险，交通，学校等。

芯片卡识别：

1、通过系统和读卡器说明书或者向系统和读卡器供应商了解适配芯片型号；
2、我们免费寄样给客户测试芯片型号；

3、客户寄样给我们，我们免费帮客户测试芯片型号。
